Esercizio n. 3

Disegnare cerchi

Nel corso dell'esercizio, per una migliore comprensione dell'utilizzo di AutoCAD,  vengono utilizzate le seguenti convenzioni

Come terzo esercizio proviamo a disegnare una flangia piana  UNI EN 1092-1 PN 16  (ex UNI 2278-67) utilizzando il comando CERCHIO ed il comando SERIE

Cominciamo a disegnare il cerchio esterno: digitare il comando CERCHIO nella riga di comando e premere Invio

AutoCAD chiederà: Specificare centro del cerchio o [3P/2P/Ttr (tangente tangente raggio)]:

Sscegliamo di cominciare il nostro disegno nell'origine degli assi e digitiamo quindi il valore 0,0 seguito da Invio

AutoCAD chiederà:  Specificare raggio del cerchio o [Diametro]

Se vogliamo inserire il valore del diametro dovremo scrivere prima  la lettera D oppure la parola Diametro (come indicato tra parentesi quadre) seguito da Invio

AutoCAD chiederà : Specificare diametro del cerchio <172.9855>:

Dal momento che il cerchio esterno ha un diametro di 200 mm, dovremo digitare 200 seguito da Invio

Disegniamo ora  una seconda circonferenza concentrica alla prima.

Pertanto digitiamo il comando CERCHIO nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare centro del cerchio o [3P/2P/Ttr (tangente tangente raggio)]:

Essendo il cerchio concentrico digitiamo ancora il valore 0,0 seguito da Invio

AutoCAD chiederà:  Specificare raggio del cerchio o [Diametro]

Scriveremo prima  la lettera D oppure la parola Diametro (come indicato tra parentesi quadre) seguito da Invio

AutoCAD chiederà : Specificare diametro del cerchio <172.9855>:

Dal momento che il cerchio interno ha un diametro di 90 mm, dovremo digitare 90 seguito da Invio

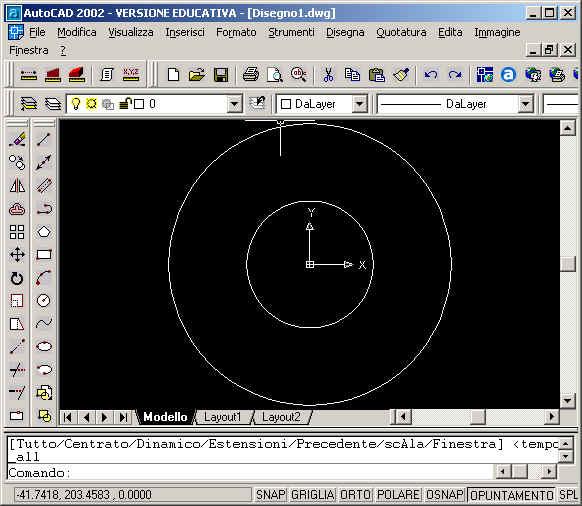

Se le operazioni sono state svolte correttamente, otterremo la seguente sezione

Cerchiamo ora di disegnare il primo foro della flangia.

Si tratta di un foro di diametro 18 mm il cui centro si trova ad una distanza di 80 mm dal centro delle due circonferenze già disegnate e posto in 0,0.

Pertanto digitiamo il comando CERCHIO nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare centro del cerchio o [3P/2P/Ttr (tangente tangente raggio)]:

Digitiamo questa volta il valore 80,0 (coordinate del centro del nostro foro) seguito da Invio

AutoCAD chiederà:  Specificare raggio del cerchio o [Diametro]

Scriveremo prima  la lettera D oppure la parola Diametro (come indicato tra parentesi quadre) seguito da Invio

AutoCAD chiederà : Specificare diametro del cerchio <172.9855>:

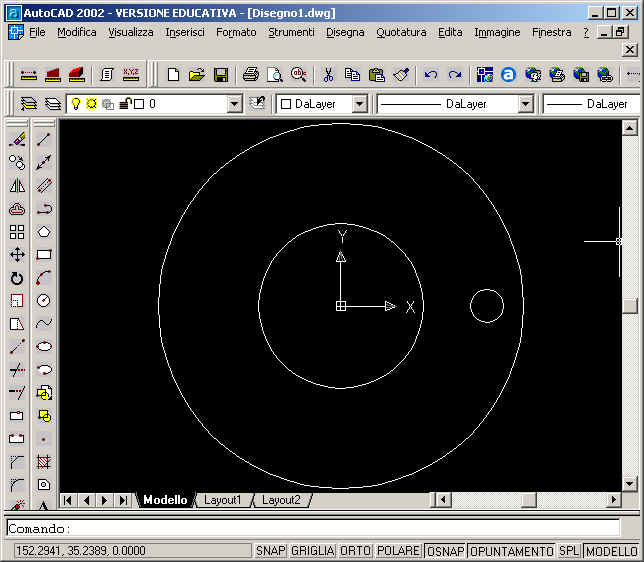

Dal momento che il cerchio interno ha un diametro di 18 mm, dovremo digitare 18 seguito da Invio ottenendo la seguente schermata

Per disegnare gli altri fori della flangia utilizziamo un nuovo comando e cioè il comando SERIE

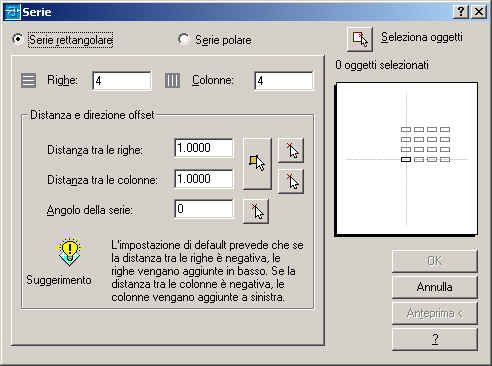

Digitiamo il comando SERIE nella riga di comando e premiamo Invio; otterremo la seguente schermata

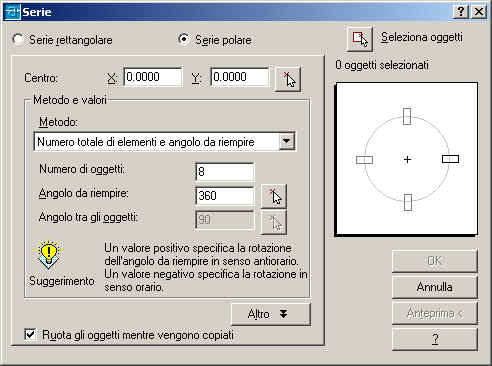

Scegliamo l'opzione Serie polare e verrà visualizzata la seguente finestra

Dal momento che i fori della nostra flangia costituiscono una serie di 8 cerchi con centro nel punto di coordinate 0,0 indichiamo come nella schermata sopra

Centro X  0.00000   Y  0.00000

Numero di oggetti  8 (sono gli 8 fori della nostra flangia)

Angolo da riempire 360

Clicchiamo infine Seleziona oggetti

Con questa opzione ci viene in sostanza chiesto quale è l'oggetto di cui vogliamo fare la serie (ovvero la copia) polare (ovvero attorno ad un centro): nel nostro caso si tratta ovviamente del primo foro di flangia. E' quindi sufficiente cliccare con il tasto sinistro del mouse sul foro di flangia selezionandolo e premere  quindi Invio.

Si ritorna in questo modo alla finestra precedente, nella quale però, a differenza della precedente, comparirà l'indicazione 1 oggetto selezionato

Diamo ancora una rapida controllata ai valori impostati (è infatti sempre possibile che qualche parametro durante l'operazione di selezione dell'oggetto venga modificato di default) e clicchiamo OK.

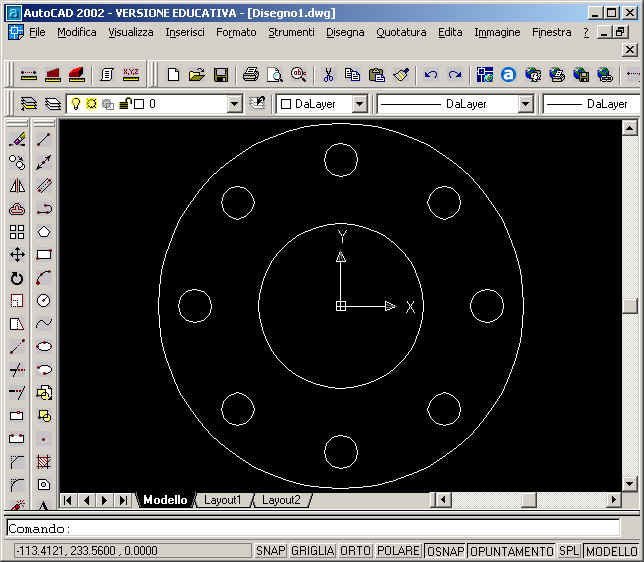

Se le operazioni sono state svolte correttamente otterremo il seguente risultato

Salviamo ora il nostro disegno con nome es03.

Per scaricare il file es03.dwg in formato AutoCAD 2002 cliccare qui.
